VMC a Doppio Flusso con Recupero Calore
Questo sistema è composto da un ventilatore che estrae aria dai locali tecnici (bagni e cucine), immettendo per depressione aria di rinnovo negli ambienti nobili (soggiorno e camere da letto), attraverso apposite bocchette posizionate su serramento, cassonetto o parete.
Questo è il sistema più semplice per garantire una ventilazione costante degli ambienti.
La portata è predefinita in sede di dimensionamento dell’impianto e garantita da ventilatori, bocchette di estrazione e ingresso aria autoregolabili che mantengono costante la portata secondo i parametri di progetto.
Doppio flusso puntiforme
Questo sistema è composto da un ventilatore che alterna estrazione ed immissione di aria, installato su una parete perimetrale dell’abitazione nei locali di abitazione (soggiorno e camere da letto), recuperando l’energia dall’aria estratta e cedendola a quella immessa mediante un rigeneratore in materiale ceramico. Vengono garantiti la ventilazione costante degli ambienti ed il risparmio energetico. La portata è variabile in base alle esigenze dell’utenza. Nei bagni e nella cucina è bene comunque prevedere un sistema di estrazione continuo.

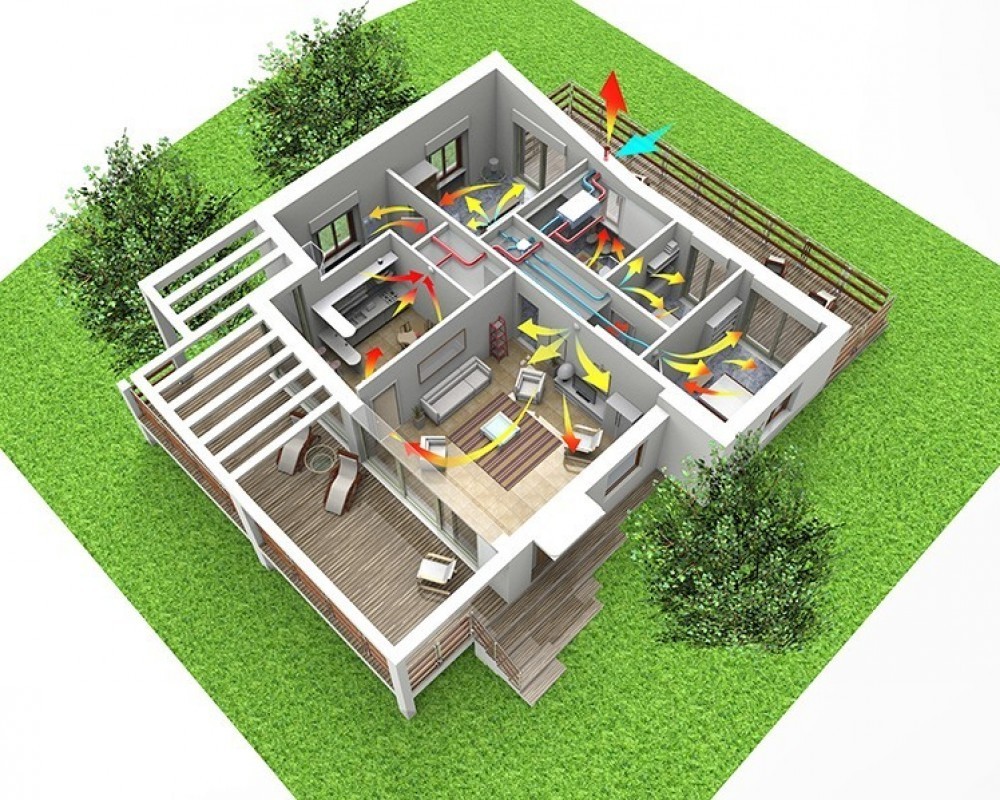

Doppio flusso distribuzione con canali
Che si tratti di sistemi autonomi oppure centralizzati, la rete di distribuzione si sviluppa all'iterno di volumi dedicati alla VMC, quali cavedi e controsoffitti.
I condotti sono del tipo in lamiera di acciaio zincato a sezione circolare con spirale di rinforzo, oppure a sezione rettangolare. Possono essere a semplice parete oppure coibentati mediante lastre di isolante autodesive a celle aperte o chiuse, oppure mediante guaine in fibra di poliestere con rivestimento in alluminio. Questo tipo di distribuzione permette la riduzione delle perdite di carico ed ampia scelta nelle sezioni di passaggio per adattarsi al meglio alle esigenze di distribuzione dell'aria di ogni singolo sistema.
Doppio flusso distribuzione con tubo semirigido
Questo sistema è del tutto analogo a quelli eseguiti con canali in acciaio, ma sfrutta il massetto impianti come zona di passaggio per la rete di distribuzione. Il condotto semirigido, resistente allo schiacciamento, viene steso con una configurazione a raggiera avendo cura di bilanciare le lunghezze delle tratte e ridurre al minimo le variazioni di direzione e le distanze tra le bocchette e la ventilante. La distribuzione in tubo semirigido può essere adottata sia in impianti autonomi che in impianti centralizzati. Grazie ai moduli di regolazione autoregolanti RDR il bilanciamento è facile, veloce e preciso.
